Il controllo di livello si basa su due modalità.
-
Modalità di svuotamento
-
Modalità di riempimento
La modalità di controllo del livello segue questa sequenza di funzionamento:
-
Il «PmpLevelComparator» confronta il livello effettivo («ActLevel») con i livelli iniziali impostati («StartLevel» [1...8]). In base al quale il comparatore decide la domanda - «NoOfPumpDemand». Questa richiesta è un'informazione di input per il distributore «PmpLevelDistributor».
-
Il «PmpLevelDistributor» avvia quindi le pompe necessarie. Se le pompe sono azionate da VFD, il distributore fornisce anche il riferimento di velocità a ciascuna pompa. L'informazione su quale pompa avviare nella sequenza viene fornita al distributore da «PmpSequenceGen».

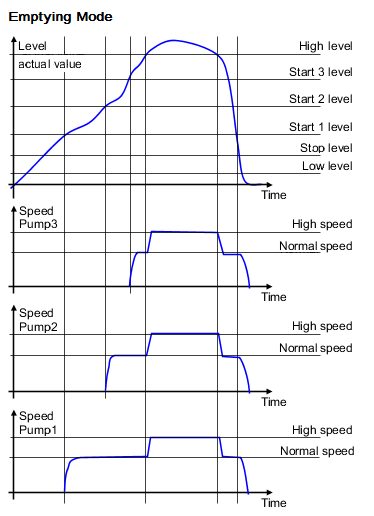

Diagramma temporale: Modalità di svuotamento

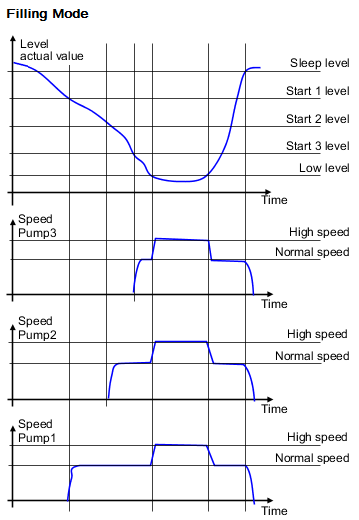

Diagramma temporale: Modalità di riempimento
